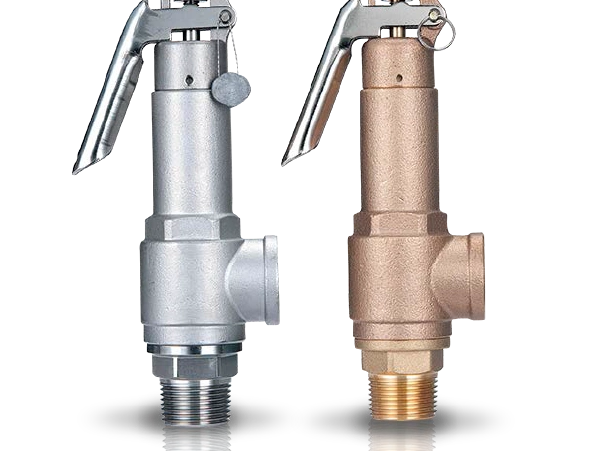

TIPOS DE VÁLVULAS

---

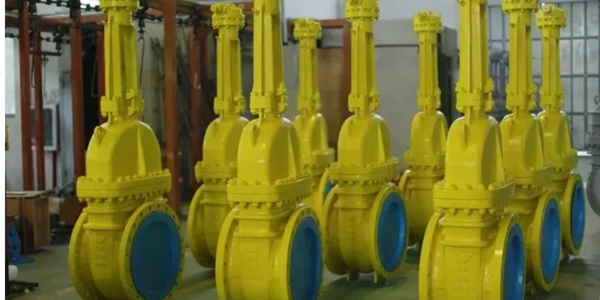

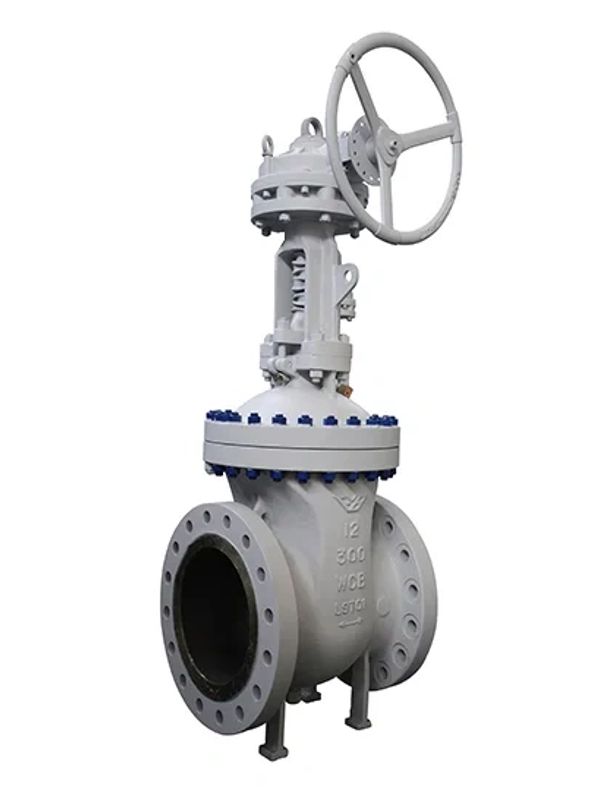

Las válvulas de compuerta de cuña API-600 son dispositivos diseñados para controlar el flujo de fluidos en sistemas industriales, especialmente en aplicaciones de alta presión y temperatura. Estas válvulas cumplen con la norma API 600, que garantiza su resistencia, durabilidad y capacidad para operar en condiciones exigentes.

Usos y aplicaciones principales:

• Industria del petróleo y gas: Se utilizan para aislar y controlar el flujo en oleoductos, gasoductos y plantas de procesamiento, debido a su capacidad para manejar altas presiones y temperaturas.
• Industria petroquímica: Son ideales para procesos que requieren un cierre hermético y seguro, evitando fugas y garantizando la integridad del sistema.
• Generación de energía: Empleadas en plantas de energía para controlar el flujo de vapor, agua y otros fluidos en sistemas de alta presión.
• Sistemas de agua y vapor: Utilizadas en redes de distribución donde se requiere un cierre total del flujo con mínima pérdida de presión.

Características destacadas:

• Diseño robusto con paredes gruesas para soportar presiones superiores a 150 bars y temperaturas hasta 538 °C.
• Mecanismo de cuña que permite un cierre hermético y evita fugas.
• Construcción con materiales resistentes como acero al carbono, acero inoxidable y aleaciones especiales para diferentes condiciones de servicio.
• Fácil mantenimiento gracias a su diseño con bonete atornillado y/o soldado.
• Flujo eficiente con mínima caída de presión cuando está completamente abierta.

Estas válvulas son esenciales en aplicaciones donde la confiabilidad y seguridad son críticas, proporcionando un control efectivo del flujo y protección del sistema en ambientes industriales severos.

 Medidas de 3/8" a 8" en Clases 150 a 2500

• Paso completo o reducido
• Bridadas RF, RTJ, roscadas NPT o conexiones soldables  BW y SW
• Bonete atornillado o diseño de cuerpo soldado
• Dispositivo antiestático
• Sistema de vástago anti-expulsión
• Criogénicas o para alta temperatura
• Vástago extendido

Válvulas Forjadas disponibles en A105, A182 F304, F3304L, F316, F316L, A182 F51, F53, A350 LF2, LF3, LF5.

Válvulas Fundidas en materiales  A216 WCB, A351 CF3, CF8, CF3M, CF8M, A352 LCB, LCC, LC2, A995 4A. 5A), Inconel, Hastelloy, Monel y otras.Escribe algo interesante sobre tu empresa aquí.

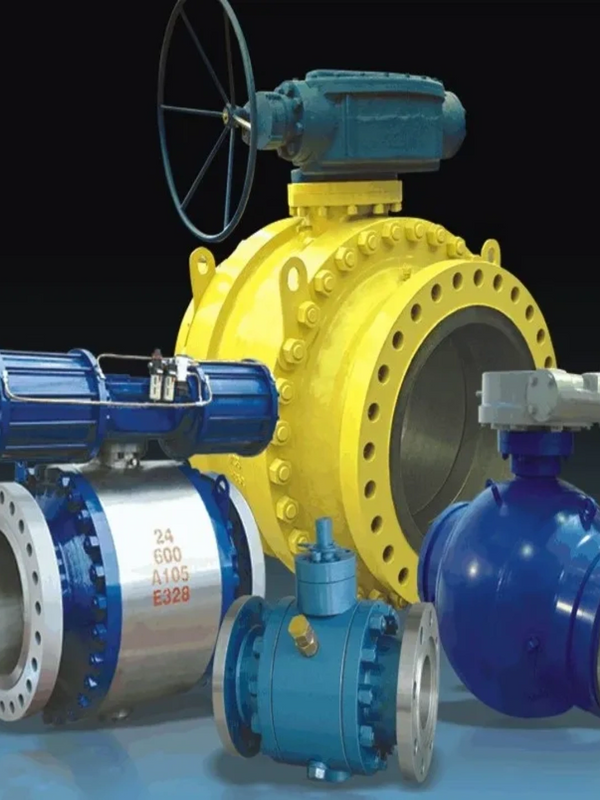

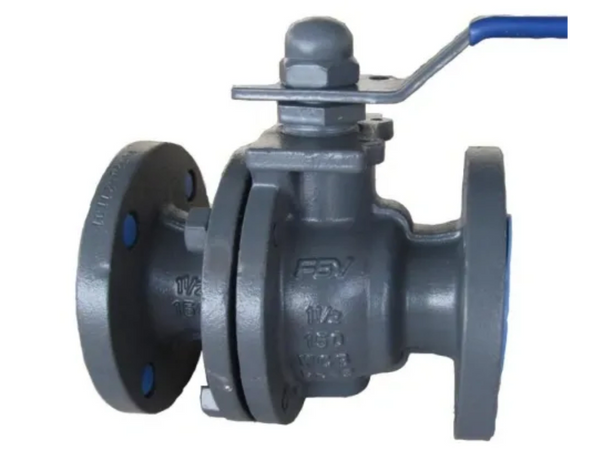

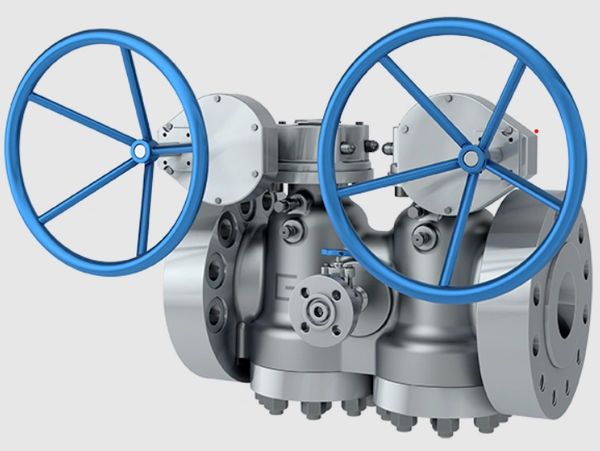

Las válvulas de Bola Trunnion o montadas sobre muñón son válvulas con disco esférico llamado comúnmente bola, que es la  parte de la válvula que controla el flujo a través de ella. La esfera tiene un orificio o puerto en la parte de enmedio, de modo que cuando el puerto esté alineado con ambos extremos de la válvula, ocurrirá  el flujo. Cuando la válvula está cerrada, el orificio es perpendicular a los extremos de la válvula y el flujo se bloquea.

Una bola de muñón tiene un anclaje adicional mecánico de la bola en la parte superior y en la parte inferior, adecuado para servicios de presión más grandes y más altos. Para garantizar un sellado hermético a baja presión, los resortes de alta resistencia fuerzan los asientos contra la bola mientras que a mayor presión, la presión media, empuja el asiento hacia la bola.

En  VALVICHY podemos suministrar válvulas de bola trunnion del tipo "simple piston effect", con efecto de un solo pistón o "double piston effect", es decir con efecto de doble pistón.

Medidas de 1  1/2" hasta 56" de diámetro , en clases  150, 300, 600, 900, 1500 y 2500 , fundidas  o  forjadas  con cuerpo integral soldado de una sola pieza o  con  cuerpo de 2  o 3 piezas atornillado. Metal-Metal o Asientos Suaves.

Rango de tamaños:

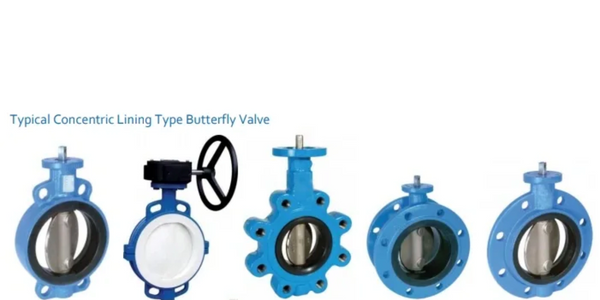

Tipo Wafer (Oblea): 1 " hasta 10" (DN25 a DN250)

Tipo Bridada:

1 ’’ hasta 20 ’’ (DN25 ~ DN500)

Clasificación de presión: Clase 150 a Clase 600 (PN16-PN40)

Extremos de la conexión: Bridada, Wafer (oblea)

Operación: Manual, Neumática, Eléctrica, Hidráulica

Materiales: acero al carbono, acero inoxidable, acero inoxidable dúplex, acero de aleación, Monel, Inconel, Hastelloy, etc.

Estándares de diseño:

Diseño y fabricación según GB / API / estándar del fabricante / bajo pedido

Cara a cara según estándar del fabricante / bajo pedido

Conexión final según EN1092-1 / ASME B16.5 / bajo pedido

Prueba e inspección según API598

Características y Beneficios:

1. La válvula de bola de segmento (muesca en V) es una válvula de control de un cuarto de vuelta.

2. El diseño del cuerpo integral garantiza un flujo suave, un montaje sencillo y una menor posibilidad de fugas en la carcasa.

3. La bola está diseñada con una muesca especial en forma de V

(V-Notch).

4. La superficie de la bola con muescas bien rectificada garantiza un torque de funcionamiento pequeño y un sello hermético.

5. Asiento de metal / asiento RTFE / asiento Devlon, están disponibles.

6. El vástago está finamente rectificado para que coincida con el actuador de manera excelente, lo que evita el movimiento de balanceo y la falla potencial de la válvula de bola segmentada.

7. Las ranuras o chavetas ajustadas están disponibles para la conexión entre el vástago y la bola para proporcionar una transmisión confiable sin pérdida de movimiento o banda muerta.

Las válvulas de globo son dispositivos de control de flujo diseñados para regular, estrangular o detener el paso de fluidos. Su geometría interna es un obturador que se mueve perpendicular al flujo y que permite un control muy preciso del caudal, lo que la diferencia de las válvulas de compuerta o bola, que son más adecuadas para apertura/cierre total.

Usos y aplicaciones principales:

Las válvulas de globo se utilizan donde se requiere control fino del flujo, resistencia a altas presiones/temperaturas y fiabilidad en el sellado. Según las fuentes consultadas, sus aplicaciones típicas incluyen:

✔ Industria petróleo y gas

• Oleoductos y gasoductos

• Refinerías

• Sistemas de vapor de alta temperatura

✔ Petroquímica y generación de energía

• Líneas de vapor

• Sistemas de control de procesos

✔ Tratamiento de agua y HVAC

• Control de flujo en sistemas de agua

• Regulación de temperatura en sistemas HVAC

✔ Tuberías de transmisión y estaciones compresoras

• Aplicaciones críticas donde se requiere seguridad y pruebas estrictas

Las normativas que regulan las válvulas de globo

Las válvulas de globo están reguladas principalmente por API, ASME y ANSI, cada una cubriendo aspectos distintos: diseño, materiales, dimensiones, pruebas y seguridad.

A continuación, un resumen de las normas más relevantes.

Normas API (American Petroleum Institute)

Las normas API son las más utilizadas en petróleo, gas y petroquímica.

Normas ASME (American Society of Mechanical Engineers)

Estas normas definen dimensiones, materiales y requisitos de instalación.

 Normas ANSI

ANSI se enfoca en la integridad mecánica y clasificación de presión.

Aplicaciones típicas:

• Fabricación

• Alimentos y bebidas

• Tratamiento de agua

 ¿Por qué elegir una válvula de globo?

Ventajas técnicas:

• Control preciso del flujo / caudal

• Excelente capacidad de estrangulación

• Buen sellado en cierre

• Adecuadas para altas presiones y temperaturas

Limitaciones:

• Mayor caída de presión que otros tipos de válvulas

• No recomendadas para apertura/cierre rápido

• Más pesadas y costosas que válvulas de compuerta

En conclusión, para VALVICHY, las válvulas de globo son esenciales en industrias donde el control preciso del flujo es crítico. Su uso está fuertemente regulado por normas API, ASME y ANSI, que garantizan seguridad, compatibilidad y desempeño. La selección adecuada depende del servicio, material, presión, temperatura y requisitos normativos del proyecto.

Rango de tamaños:

Tipo Wafer (Oblea): 1 " hasta 10" (DN25 a DN250)

Tipo Bridada:

1 ’’ hasta 20 ’’ (DN25 ~ DN500)

Clasificación de presión: Clase 150 a Clase 600 (PN16-PN40)

Extremos de la conexión: Bridada, Wafer (oblea)

Operación: Manual, Neumática, Eléctrica, Hidráulica

Materiales: acero al carbono, acero inoxidable, acero inoxidable dúplex, acero de aleación, Monel, Inconel, Hastelloy, etc.

Estándares de diseño:

Diseño y fabricación según GB / API / estándar del fabricante / bajo pedido

Cara a cara según estándar del fabricante / bajo pedido

Conexión final según EN1092-1 / ASME B16.5 / bajo pedido

Prueba e inspección según API598

Características y Beneficios:

1. La válvula de bola de segmento (muesca en V) es una válvula de control de un cuarto de vuelta.

2. El diseño del cuerpo integral garantiza un flujo suave, un montaje sencillo y una menor posibilidad de fugas en la carcasa.

3. La bola está diseñada con una muesca especial en forma de V

(V-Notch).

4. La superficie de la bola con muescas bien rectificada garantiza un torque de funcionamiento pequeño y un sello hermético.

5. Asiento de metal / asiento RTFE / asiento Devlon, están disponibles.

6. El vástago está finamente rectificado para que coincida con el actuador de manera excelente, lo que evita el movimiento de balanceo y la falla potencial de la válvula de bola segmentada.

7. Las ranuras o chavetas ajustadas están disponibles para la conexión entre el vástago y la bola para proporcionar una transmisión confiable sin pérdida de movimiento o banda muerta.
